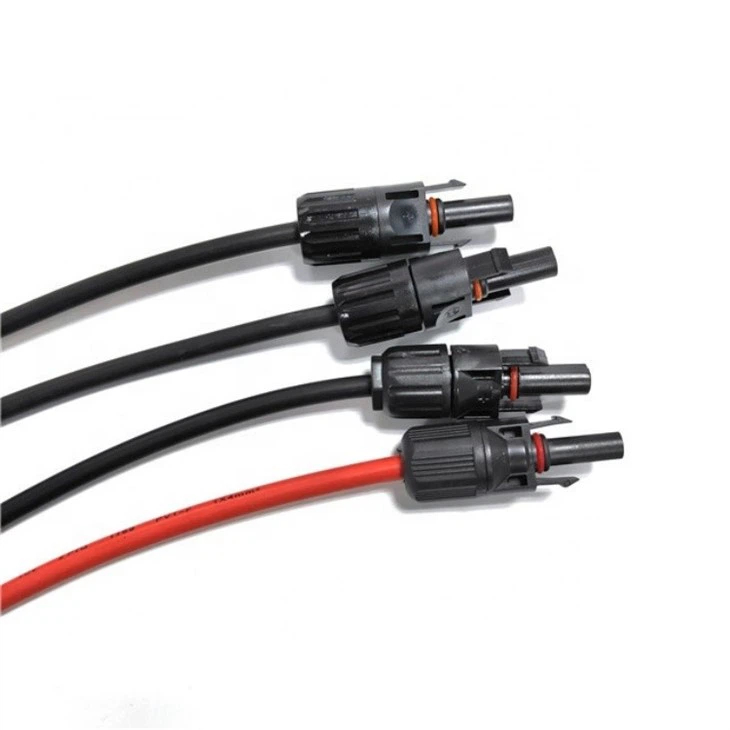

Mc4 muški ženski konektor
Nominalni napon: 1000V
Nazivna struja: 30A (4.0mm2, 6mm2)
Ispitni napon: 6000 V (50 Hz)
Stepen zaštite: IP67
Klasifikacija zapaljivosti: UL{{0}}V0
Konektor Provodni materijal: bakar, kalaj
Raspon radne temperature: -40 stepen ~ + 90 stepen
Nivo sigurnosti: Ⅱ
Adapterski kabel: 2,5 mm2 / 4 mm2 / 6 mm2 (AWG 12/14/10)
Otpor kontakta konektora: Manji ili jednak 5mΩ
Sila ubacivanja manja ili jednaka 50 N
Sila izvlačenja veća ili jednaka 50 N
Opis
Tehnički parametri

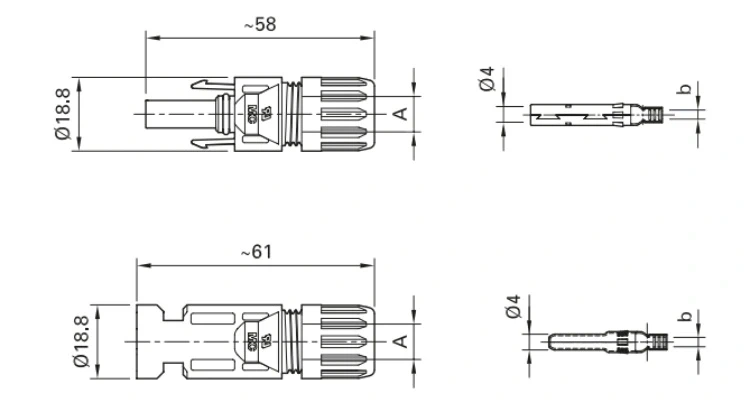

| Sistem konektora |
Ø 4 mm |
| Nazivni napon |
1000 V DC/1500 V DC (TÜV) 1) 600 V DC/1000 V DC/1500 V DC (UL)2) 1500 V DC (JET)3) |
| Nazivna struja TÜV85 stepeni) |
39 A (2,5 mm²/14 AWG) 45 A (4.0 mm²/12AWG) 53 A (6.0 mm²/10AWG) 69 A (1{2}}.0 mm²/8 AWG) |
| Nazivni impulsni napon 12 kV (1000 V) |
12kV (1000 V) 16kV (1500 V) |
| Raspon temperature okoline |
-40 stepen ...+85 stepen (TÜV/UL) |
| Gornja granica temperature |
115 stepeni (TÜV) |
| Klasa zaštite, umetnuta unplugged |
IP65/IP68 (1h/1m) IP2X |
| Kategorija prenapona/klasa kontaminacije |
CAT III/3 |
| Otpor kontakta konektora |
Manje ili jednako 0.2 mΩ |
| Sigurnosna klasa |
II |
| Sistem povezivanja |
MULTICAM |
| Vrsta veze | Crimp |
| Kontakt materijal | Bakar, kalajisan |
| Izolacijski materijal |
PA |
| Sistem zaključavanja (UL) | udubljena |
| Klasa otpornosti na vatru |
UL{{0}}V0 |
| Otpornost na amonijak (prema DLG tehničkim propisima) | Q60095359 |
Kako bi se osigurala pouzdana veza između solarnog panela i električne instalacije, Mc4 muški ženski konektor je najbolji izbor. Toplo preporučujemo ove konektore jer stvaraju sigurnu vezu između unaprijed instaliranih konektora na solarnoj ploči i našeg električnog ožičenja. Za čvrstu vezu mora se koristiti klešta za kablove, koja efikasno vezuje metalnu šipku konektora za električnu instalaciju. Polaritet Mc4 muškog ženskog konektora mora se poštovati tokom instalacije. Njihova kompatibilnost sa postojećim konektorima i zahtjevi za uvijanjem kabela osiguravaju siguran i efikasan proces električne instalacije.
Detalji
Prednosti
Napravljeni od robusnog PPO materijala, ovi konektori se mogu pohvaliti izdržljivošću, dok ostaju lagani, prenosivi i kojima je lako upravljati.
Uz izvanrednu otpornost na starenje i UV zrake, pokazuju se otpornim čak iu najtežim okruženjima.
Uklanjanje utikača ne zahtijeva dodatne alate, a proces osigurava da integritet utikača ostane netaknut, bez ikakvih oštećenja.
Sa čvrstim muškim i ženskim točkama, opremljenim sigurnim sistemom samozaključavanja, postizanje stabilne veze je i brzo i sigurno.
Kontakti, nalik srebrnom bakru, odlikuju se izuzetnom provodljivošću, osiguravajući optimalne električne performanse. Kroz mehanizam pozitivnog zaključavanja, ovi konektori postižu besprijekornu vezu, nudeći pouzdanost sa svakom vezom.
